PLC là thiết bị rất phổ biến trong các thiết bị công nghiệp, các hệ thống máy sản xuất từ đơn giản đến phức tạp. Chúng thiết kế theo từng module rời cho từng ứng dụng cụ thể. Vì vậy chúng được sử dụng rất linh hoạt và đa dạng trong thực tiễn. Thiết bị PLC được sinh ra để khắc phục những tình trạng của bộ điều khiển dùng dây nối (bộ điều khiển bằng Relay). Bộ điều khiển PLC thỏa mãn các yêu cầu sau: Lập trình dễ dàng, ngôn ngữ lập trình dễ học, Hoàn toàn tin cậy trong môi trường công nghiệp, giao tiếp được với các thiết bị thông minh khác như: máy tính, nối mạng, các môi Modul mở rộng, giá cả cá thể cạnh tranh được.
Bài viết này mình chia sẻ về thiết bị hãng Omron hiện rất phổ biến trên thị trường hiện nay với giá cả khá hợp lý mà độ bền cao.
- Bộ điều khiển PLC loại nhỏ, đa năng CP1L, có sẵn cổng USB hỗ trợ tối đa 180 I/O, có Model tích hợp Ethernet CP1L-E.
- Bộ điều khiển PLC loại nhỏ, tính năng mạnh nhất CP1H, lập trình cổng USB hỗ trợ tối đa 320 I/O.
- Bộ điều khiển PLC loại ghép mô đun tính năng cao cấp CJ2M, có sẵn cổng USB hỗ trợ tối đa 2,56
0 I/O.
- Bộ điều khiển PLC loại ghép mô đun tính năng mạnh nhất CS1/CS1D, hỗ trợ tối đa 5,120 I/O
Các bộ điều khiển PLC thông dụng của Hãng Omron.
- Bộ điều khiển PLC loại nhỏ CP1E, giá thành thấp nhất, lập trình cổng USB hỗ trợ tối đa 180 I/O.- Bộ điều khiển PLC loại nhỏ, đa năng CP1L, có sẵn cổng USB hỗ trợ tối đa 180 I/O, có Model tích hợp Ethernet CP1L-E.
- Bộ điều khiển PLC loại nhỏ, tính năng mạnh nhất CP1H, lập trình cổng USB hỗ trợ tối đa 320 I/O.
- Bộ điều khiển PLC loại ghép mô đun tính năng cao cấp CJ2M, có sẵn cổng USB hỗ trợ tối đa 2,56
0 I/O.
- Bộ điều khiển PLC loại ghép mô đun tính năng mạnh nhất CS1/CS1D, hỗ trợ tối đa 5,120 I/O
Trước tiên cần tìm hiểu về PLC là gì ?
GIỚI THIỆU CHUNG VỀ PLC:
1.Định nghĩa về PLC:
PLC(Programmable logic controller) là bộ điều khiển lập trình được. Logic của chương trình được thực hiện bằng chương trình do người điều khiển lập trình ra và nạp vào bộ nhớ của PLC. PLC thực chất là sự module hóa của bộ điều khiển thiết kế bằng vi mạch IC(Intergrated Circuits). Các yêu cầu được đưa tín hiệu đầu vào PLC (có hai loại đầu vào là digital hoặc analog) tuỳ thuộc vào nhu cầu thuật toán cũng như nhu cầu của người sử dụng. Khi có tín hiệu ở đầu vào thì đầu ra sẽ thay đổi tuỳ theo người lập trình.2.sơ đồ khối PLC và giải thích sơ đồ khối

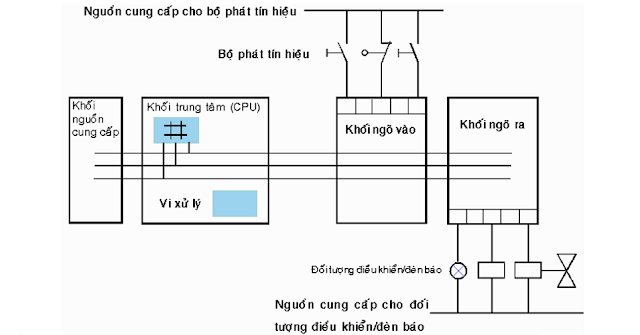

a.sơ đồ khối:
b. Giải thích sơ đồ khối:
Khối nguồn nuôi: cung cấp nguồn nuôi 220 Vac hoặc 24Vdc cho PLC hoạt động.
Bộ nhớ chương trình: là vùng lưu trữ chương trình nạp vào PLC.
Bộ vi xử lý: là vùng xử lý dữ liệu, lấy dữ liệu từ bộ nhớ chương trình.
Các ngõ vào: là các ngõ tác động để điều khiển chương trình. Khi có tác động sẽ lên mức cao,khi không tác động sẽ xuống mức thấp.
Các ngõ ra: xuất tín hiệu ra mức cao hoặc mức thấp để điều khiển tải.
3. Cấu tạo và nguyên lý hoạt động của PLC:
a. Cấu tạo:-PLC xuất hiện vào những năm 60 và được sử dụng chủ yếu vào việc điều khiển và tự động hóa các quy trình công nghệ hoặc các dây chuyền sản xuấttrong công nghiệp.
-Hiện nay trên thế giới có nhiều hãng sản xuất PLC với các yêu cầu kỹ thuật khác nhau để sử dụng vào các mục đích khác nhau nhưng cấu tạo của một PLC bao giờ cũng gồm có 3 thành phần chính:
Một bộ xử lý trung tâm CPU(Central Processing Unit).
Một bộ nhớ chương trình(Program Memory)
Một số cổng vào ra(I/O Input).
Bên cạnh đó, một bộ PLC hoàn chỉnh còn đi kèm thêm một đơn vị lập trình bằng tay hay bằng máy tính. Hầu hết các đơn vị lập trình đơn giản đều có đủ RAM để chứa đựng chương trình dưới dạng hoàn thiện hay bổ sung. Nếu đơn vị lập trình là đơn vị xách tay, RAM thường là loại CMOS có pin dự phòng, chỉ khi nào chương trình đã được kiểm tra và sẵn sàng sử dụng thì nó mới truyền sang bộ nhớ PLC.
Đối với các PLC lớn thường lập trình trên máy tính nhằm hỗ trợ cho việc viết, đọc và kiểm tra chương trình. Các đơn vị lập trình nối với PLC qua cổng Mạng, RS232, RS422, RS485…
b. Nguyên lý hoạt động:
Nguyên lý hoạt động của PLC như sau: Khi hoạt động PLC sẽ đọc các trạng thái đầu vào từ các thiết bị: cảm biến, rơ le, bộ biến đổi xung,.. Các tín hiệu được xử lý qua CPU sử dụng các logic chương trình quyết định trạng thái các cổng ra theo chương trình được cài đặt sẵn.
c. Ưu điểm của PLC:
-Để thấy rõ các ưu điểm của PLC chúng ta có thể so sánh PLC với các bộ điều khiển rơle hoặc các bộ điều khiển bằng hệ thống logic số tương tự.
-Ta thấy các bộ điều khiển rơle số/tương tự bắt buộc phải biết rõ nhiệm vụ gần thực hiện trước khi nối ghép với các phần tử chuyển mạch để tạo nên một hệ thống điều khiển và khi cần thay đổi một số chức năng hoặc muốn mở rộng phạm vi sử dụng bắt buộc phải thay đổi lại sơ đồ ghép nối, công việc này phức tạp, khó bảo trì sử chữa và mất nhiều thời gian thiết kế và lắp đặt.
-Còn đối với bộ điều khiển lập trình được (PLC):Do việc dùng vi mạch để xử lý thông tin cho nên các ghép nối logic cần thiết trong quá trình điều khiển được xử lý bằng phần mềm (Software) do người sử dụng lập trình nên và cài vào bộ nhớ. Do đó nếu cần mở rộng phạm vi sử dụng hoặc thay đổi chức năng ta chỉ cần thay đổi chương trình bên trong mà không cần bất kỳ sự thay đổi mang tính chất vật lý nào. Như vậy tính mềm dẻo và khả năng mở rộng giải quyết các bài toán phức tạp và điều khiển thực tế một cách nhanh chóng và hiệu quả là ưu điểm nổi bật của PLC.
-Ngoài ra PLC còn có những module I/O số và tương tự cùng với các module thông minh mà người ta có thể được giải quyết rất nhiều vấn đề trong điều khiển tự động một cách thuận tiện và an toàn.
Tốc độ xử lý của PLC cũng cao.
Tiêu tốn ít năng lượng .
Kích thước gọn nhẹ, dễ dàng sử dụng, ghép nối an toàn.
Có thể hoạt động mà không cần sự trợ giúp của bất cứ tiêu chuẩn ghép nối nào.
Dễ dàng thiết lập sự trao đổi thông tin với các PLC khác thông qua mạng LAN hoặc NETWARE.
Việc lập chương trình không phức tạp lắm do cấu trúc của chương trình gọn trong sáng và có sự trợ giúp của các khối chức năng.
Đầu tư ban đầu không lớn lắm.
Như vậy với ưu điểm nổi bật trên ta thấy sử dụng PLC sẽ đạt hiệu quả cao hơn, nhanh chóng, an toàn và kinh tế.
4.Ứng dụng:
Bộ lập trình PLC được ứng dụng rộng rãi trong lĩnh vực tủ bảng điện tự động hóa, phục vụ cho nhiều ngành, nhiều loại máy móc như: Cấp nước, xử lú nước thải, giám sát năng lượng, giám sát hệ thống điện, máy đóng gói, máy đánh sợi, máy se chỉ, máy chế biến thực phẩm, máy cắt tốc độ cao, hệ thống phân bổ giám sát trong dây chuyền…5. Lập trình PLC Omron:
Phần mềm lập trình cho PLC OMRON hiện nay dùng CX-ONE V4.3.
CX-ONE V4.3 là gói bao gồm hỗn các phần mềm tích hợp của OMRON, trong đó có phần mềm lập trình PLC OMRON: CX-Programmer V9.5, phần mềm lập trình HMI Omron CX-Designer V3.5 cho các dòng NS Series và các phần mềm hỗ trợ cài đặt Network, cài đặt Servo system, và bộ điều khiển nhiệt độ (Temperature Controllers)…
CX-ONE Omron Full
Các phần mềm cụ thể được tích hợp trong CX-ONE V4.3 mới nhất:
CX-Programmer V9. 5. 0. 0 – Phần mềm lập trình PLC Omron tất cả các dòng:
CX-Simulator V1. 9. 94 – Phần mềm mô phỏng PLC Omron
SwitchBox Utility V1. 6. 6. 0
CX-Designer V3. 5. 5. 0 – Phần mềm lập trình HMI OMRON dòng NS Series
NV-Designer V1. 1. 9. 0 – Phần mềm lập trình HMI Omron NV Series
CX-Integrator V2. 5. 8. 0
CX-Drive V2.9.2.11 – Phần mềm cấu hình Servo Omron các dòng:
CX-Motion V2.38.0113
CX-Motion Pro V1.4.4.015
CX-Motion-MCH V2. 2. 8. 1
CX-Motion-NCF V1. 9. 3. 1
CX-Position V2. 5. 1. 1
Face Plate Auto-Builder for NS V3. 1. 1. 1
CX-Thermo V4. 6. 0. 0 – Phần mềm cấu hình cho bộ điều khiển nhiệt độ Omron
CX-Protocol V1. 9. 7. 3
CX-Process Tool V5. 2. 4. 1
Network Configurator V3 . 5 . 6.
CX-ConfiguratorFDT V2.0.0.3
CX-FLnet V1. 0. 0. 6
CX-One Upgrade Utility V1. 3. 0. 2
CX-SerVer V5.0.8.0
Common DriVV5.0.8.0
TJ1 DriVer V1.6.2.0
Generic FINS Ethernet DriVV1.1.1.0
PLC Tools (Installed automatically)
Ok, để tìm hiểu kĩ hơn về cá tính năng của CX-ONE V4.3 các bạn download, cài đặt và tự “vọc” chia sẻ thêm các ứng dụng hay của nó nhé.
Link download CX-ONE V4.3 Torrent tốc độ cao:
(Remove torrent,Update link trực tiếp với 3 file chia nhỏ, link download nhanh hơn)
Download:
CX-One V4.3.RAR
Link dự phòng:
Omron CX-One V4.3.RAR
Link Torrent:
Omron CX-One V4.3 torrent.RAR
Hướng dẫn download và cài đặt:
Bước 1: Cài phần mềm uTorrent để download file (Áp dụng đối với link Torrent).Bước 2: Dùng phần mềm Ultraiso để tạo ổ đĩa ảo mở file iso và cài đặt theo Key serial CX-One sau:
1600 0285 8143 5387
Or:
1600 0201 1347 5300
LINK KHÁC PHẦN MỀM LẬP TRÌNH PLC OMRON - CX-ONE 4.3: Dowload tại đây
6. Tài liệu hướng dẫn lập trình:
DOWNLOAD: Giáo trình PLC Omron CP1L CP1H.pdf
DOWNLOAD: Hướng dẫn Tự Học PLC CPM1 Qua Hình Ảnh.pdf
DOWNLOAD: Hướng Dẫn Tự Học PLC Omron- CPM2A.pdf
Link dự phòng:
https://www.mediafire.com/folder/8dws9y7bo7yn8/Document
